Construire un contrôleur de moteur à courant continu à balais : un aperçu
L’importance d’un contrôleur dans le fonctionnement d’un moteur à courant continu (CC) ne peut être sous-estimée, surtout lorsqu’il s’agit de moteurs avec des fonctionnalités avancées. Bien que certains moteurs plus simples puissent fonctionner sans cet appareil, cet article se concentre sur le contrôleur de moteur à courant continu à balais (BDC), un dispositif simple et facile à construire.
Principes de fonctionnement d’un moteur BDC et de son contrôleur

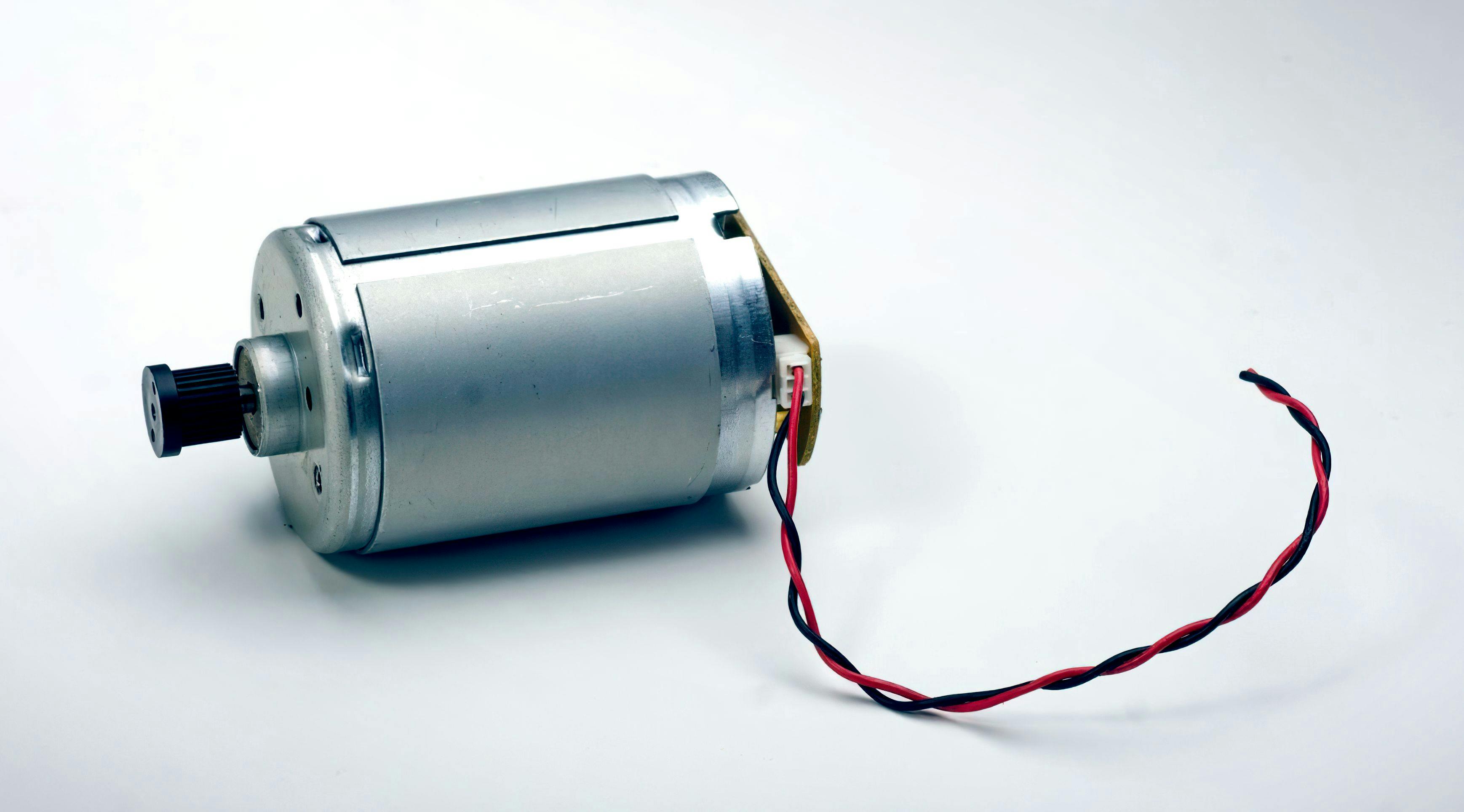

Les composants principaux de tout moteur CC incluent une partie mobile – le rotor (ou armature) – et un stator, qui reste toujours immobile. Le stator d’un moteur CC à balais peut comporter des enroulements (moteurs BDC en série, shunt ou composite) ou des aimants permanents (moteurs BDC à aimant permanent). Le troisième composant essentiel d’un moteur BDC est le collecteur avec balais qui connecte le rotor à une alimentation électrique CC.
Le courant circulant dans le rotor génère un champ électromagnétique autour de celui-ci. À mesure que le rotor commence à tourner, les pôles similaires des champs magnétiques créés autour du stator et du rotor se repoussent, entraînant un mouvement. Lorsque leurs pôles opposés se rencontrent, le collecteur inverse le courant fourni au rotor, changeant ainsi la polarité du champ magnétique et permettant à la rotation de se poursuivre.
Un moteur BDC peut utiliser un contrôleur pour démarrer et arrêter la rotation, changer sa direction et gérer la vitesse et le couple. Pour effectuer ces fonctions, un contrôleur de moteur BDC régule le courant et la tension injectés dans le moteur. Les moteurs à courant continu à balais sont simples, rentables et faciles à contrôler, ce qui les rend adaptés à de nombreuses applications de faible puissance.
Conception d’un contrôleur de moteur BDC
Pour concevoir un contrôleur de moteur BDC, vous pouvez opter pour un pont en H, qui est un circuit traditionnel pour ce type de dispositifs. Ce circuit électronique comprend quatre interrupteurs ouverts/fermés qui fournissent alternativement une tension positive et négative. En fermant des interrupteurs en haut et en bas en diagonale, le moteur tourne dans une direction. La direction de rotation changera dès que ces interrupteurs seront ouverts et que les interrupteurs opposés seront fermés.
Pour un moteur avec une rotation unidirectionnelle, un circuit plus simple avec un seul interrupteur ouvert/fermé peut être construit. En choisissant un interrupteur à transistor, assurez-vous qu’il répond aux paramètres requis du moteur, comme le courant maximum. Sinon, le transistor risque de griller.
Pour un contrôleur à basse tension, les MOSFET de puissance sont recommandés, car ils offrent une grande vitesse de commutation et une haute efficacité à bas prix. Pour construire un contrôleur de moteur BDC à courant élevé, vous pouvez utiliser des IGBT, qui permettent un niveau de courant élevé et sont bien adaptés aux systèmes d’électronique de puissance complexes. Une autre option est un transistor GaN, qui résiste à des températures élevées et fonctionne à des fréquences et des tensions très élevées. Cependant, son coût de production reste élevé, augmentant le prix de votre conception de circuit.
Vous pouvez utiliser soit un circuit intégré (IC), soit des composants discrets. Du point de vue d’un développeur, un IC de contrôleur de moteur CC est une solution plus simple et plus pratique. Avec un circuit discret, le temps et l’effort nécessaires pour assembler et souder les composants peuvent être significatifs.
Aspects de conception à considérer
Lors de la conception d’un contrôleur de moteur BDC, il existe plusieurs aspects techniques à prendre en compte :
– Type de signal : Les contrôleurs peuvent être numériques ou analogiques, avec des systèmes basés sur MCU et du firmware.
– Type de régulation de puissance : La régulation de la vitesse et du couple peut se faire via un régulateur de tension linéaire ou un régulateur à découpage utilisant la modulation de largeur d’impulsions (PWM).
– Type de contrôle : Les contrôleurs à boucle fermée peuvent détecter les erreurs et les corriger, tandis que les contrôleurs à boucle ouverte ne peuvent pas.
– Caractéristiques du moteur : Choisissez entre un contrôleur à basse ou haute tension, en tenant compte des exigences spécifiques du moteur.
Défis de la construction d’un contrôleur de moteur BDC
Bien que l’accessibilité des moteurs BDC et de leurs contrôleurs en fasse une solution adaptée à de nombreux projets, la conception d’un contrôleur pour moteur à courant continu à balais peut présenter plusieurs défis. Par exemple, les interrupteurs dans un pont en H ne peuvent pas être activés et désactivés simultanément, ce qui peut entraîner des pertes de tension et des courts-circuits. Pour éviter cela, l’introduction d’un délai (dead time) est nécessaire, période pendant laquelle tous les interrupteurs du circuit H-bridge sont fermés.
La fréquence PWM est un paramètre crucial à ajuster correctement. Une fréquence trop basse ou trop élevée peut entraîner un dysfonctionnement du contrôleur et, par conséquent, du moteur. En outre, l’interférence électromagnétique excessive causée par la commutation constante d’un collecteur mécanique est un problème courant à résoudre.
Vers une utilisation réussie des moteurs BDC
La construction d’un contrôleur de moteur à courant continu à balais offre une multitude de possibilités pour les projets d’électronique. Avec une compréhension approfondie des principes de fonctionnement, des choix de conception et des défis potentiels, les développeurs peuvent créer des systèmes efficaces et fiables. En investissant du temps dans la recherche et le développement, il est possible d’optimiser les performances des moteurs BDC tout en minimisant les problèmes potentiels. En fin de compte, le succès d’un projet dépend souvent de la qualité du contrôleur utilisé.
